MPLS: Una arquitectura de backbone para la Internet del siglo XXI

MPLS: A backbone architecture for the Internet of the 21st Century

José Barberá

Resumen

El crecimiento imparable de la Internet, así como la demanda sostenida de nuevos y más sofisticados servicios, supone cambios tecnológicos fundamentales respecto a las prácticas habituales desarrolladas a mitad de los años 90. Nuevas tecnologías de transmisión sobre fibra óptica, tales como Dense Wavelength Division Multiplexing (DWDM), proporcionan una eficaz alternativa al ATM para multiplexar múltiples servicios sobre circuitos individuales. Además, los tradicionales conmutadores ATM están siendo desplazados por una nueva generación de routers con funciones especializadas en el transporte de paquetes en el núcleo de las redes. Esta situación se complementa con una nueva arquitectura de red de reciente aparición, conocida como Multi-Prototocol Label Switching (MPLS). MPLS se considera fundamental en la construcción de los nuevos cimientos para la Internet del próximo siglo. Esta presentación describe las características de MPLS, así como las nuevas posibilidades que abre en la prestación de servicios en un entorno superior de garantías respecto a lo que conocemos hasta ahora.

En la primera parte de la ponencia se analiza la evolución del routing en la Internet desde mitad de los 90 y las motivaciones que han llevado a la adopción del estándar MPLS. Se aprovecha esta introducción para avanzar un aspecto fundamental del MPLS, que consiste en la clara separación entre las funciones de routing (es decir el control de la información sobre la topología y tráfico en la red), de las funciones de forwarding (es decir el envío en sí de datos entre elementos de la red).

La segunda parte de la ponencia se centra en la descripción funcional del MPLS, de los principales componentes que intervienen en esta arquitectura y de la actuación conjunta de los mismos. A continuación se pasa a discutir las ventajas de MPLS para el soporte de procedimientos de encaminamiento y envío de paquetes en backbones IP, y la posibilidad de proporcionar nuevas aplicaciones y servicios, en redes IP y en la Internet en general. En concreto, se presenta la utilidad del MPLS para el soporte de aplicaciones de: ingeniería de tráfico, de diferenciación de servicios en distintas clases (CoS) y de establecimiento de redes privadas virtuales (VPNs) sobre una topología "inteligente", muy superior en prestaciones a las soluciones tradicionales de túneles y circuitos virtuales.

Palabras clave: IP, ATM, MPLS, encaminamiento, conmutación, intercambio de etiquetas, Calidad de Servicio (QoS), Clases de Servicio (CoS), ingeniería de tráfico, redes privadas virtuales

Este artículo es una reproducción de la ponencia presentada al "Congreso Mundo Internet 2000", Congreso Nacional de Usuarios de Internet e Intranet, Madrid 2-5 febrero 2000.

Summary

The sustained growth of the Internet in terms of users, networks, traffic and services has led to the development of new technologies that can cope with new and more stringent demands from the network. Optical technologies such as DWDM are today an efficient alternative to ATM, IP is moving closer to the fibre. MPLS (Multi-Prototocol Label Switching), an emerging standard from the IETF, offers new capabilities to build powerful Internet backbones and to implement new services.

The first part of this report analyses the evolution of routing techniques in the Internet since the mid 90’s and the reasons that have led to the development of MPLS. A key feature of MPLS is the separation of the routing (where data go) and the forwarding (how and when data are sent) functions. The second part analyses MPLS in some detail, in terms of its various components and functionalities. Finally the main applications of MPLS are discussed, in particular the use of MPLS for traffic engineering, the support of different Classes of Service in the backbone and as an alternative architecture for IP Virtual Private Networks, more scalable and cost-efficient than existing solutions based on IP tunnels and PVCs.

Keywords: Routing, Switching, Label Swapping, Quality of Service (QoS), Classes of Service (CoS), Traffic Engineeering, Virtual Private Networks


1.- Introducción

Uno de los factores de éxito de la Internet actual está en la acepción de los protocolos TCP/IP como estándar de facto para todo tipo de servicios y aplicaciones. La Internet ha desplazado a las tradicionales redes de datos y ha llegado a ser el modelo de red pública del siglo XXI. Pero si bien es cierto que la Internet puede llegar a consolidarse como el modelo de red pública de datos a gran escala, también lo es que no llega a satisfacer ahora todos los requisitos de los usuarios, principalmente los de aquellos de entornos corporativos, que necesitan la red para el soporte de aplicaciones críticas. Una carencia fundamental de la Internet es la imposibilidad de seleccionar diferentes niveles de servicio para los distintos tipos de aplicaciones de usuario. La Internet se valora más por el servicio de acceso y distribución de contenidos que por el servicio de transporte de datos, conocido como de "best-effort". Si el modelo Internet ha de consolidarse como la red de datos del próximo milenio, se necesita introducir cambios tecnológicos fundamentales, que permitan ir más allá del nivel best-effort y puedan proporcionar una respuesta más determinística y menos aleatoria.

Junto a los últimos avances tecnológicos en transmisión por fibra óptica (principalmente DWDM), que lleva a conseguir anchos de banda de magnitudes muy superiores, y en tecnología de integración de circuitos ASIC (Application Specific Integrated Circuits), que permite aumentar enormemente la velocidad de proceso de información en la red, hemos de considerar la arquitectura MPLS, sustrato para la inclusión en la red de nuevas aplicaciones y para poder ofrecer diferentes niveles de servicio, en un entorno de mayor fiabilidad y con las necesarias garantías.

MPLS es un estándar emergente del IETF que surgió para consensuar diferentes soluciones de conmutación multinivel, propuestas por distintos fabricantes a mitad de los 90. Como concepto, MPLS es a veces un tanto difícil de explicar. Como protocolo es bastante sencillo, pero las implicaciones que supone su implementación real son enormemente complejas. Según el énfasis (o interés) que se ponga a la hora de explicar sus características y utilidad, MPLS se puede presentar como un sustituto de la conocida arquitectura IP sobre ATM. También como un protocolo para hacer túneles (sustituyendo a las técnicas habituales de "tunneling"). O bien, como una técnica para acelerar el encaminamiento de paquetes... incluso, ¿para eliminar por completo el routing? En realidad, MPLS hace un poco de todo eso, ya que integra sin discontinuidades los niveles 2 (transporte 1) y 3 (red), combinando eficazmente las funciones de control del routing con la simplicidad y rapidez de la conmutación de nivel 2.

Pero, ante todo y sobre todo, debemos considerar MPLS como el avance más reciente en la evolución de las tecnologías de routing y forwarding en las redes IP, lo que implica una evolución en la manera de construir y gestionar estas redes, las redes IP que queremos ver en el próximo milenio. Los problemas que presentan las soluciones actuales de IP sobre ATM, tales como la expansión sobre una topología virtual superpuesta, así como la complejidad de gestión de dos redes separadas y tecnológicamente diferentes, quedan resueltos con MPLS. Al combinar en uno solo lo mejor de cada nivel (la inteligencia del routing con la rapidez del switching), MPLS ofrece nuevas posibilidades en la gestión de backbones, así como en la provisión de nuevos servicios de valor añadido. Para poder entender mejor las ventajas de la solución MPLS, vale la pena revisar antes los esfuerzos anteriores de integración de los niveles 2 y 3 que han llevado finalmente a la adopción del estándar MPLS.

2.- El camino hacia la convergencia de niveles: IP sobre ATM

A mediados de los 90 IP fue ganando terreno como protocolo de red a otras arquitecturas en uso (SNA, IPX, AppleTalk, OSI...). Por otro lado, hay que recordar que los backbones IP que los proveedores de servicio (NSP)2 habían empezado a desplegar en esos años estaban construidos a base de routers conectados por líneas dedicadas T1/E1 y T3/E3. El crecimiento explosivo de la Internet había generado un déficit de ancho de banda en aquel esquema de enlaces individuales. La respuesta de los NSPs fue el incremento del número de enlaces y de la capacidad de los mismos. Del mismo modo, los NSPs se plantearon la necesidad de aprovechar mejor los recursos de red existentes, sobre todo la utilización eficaz del ancho de banda de todos los enlaces. Con los protocolos habituales de encaminamiento (basados en métricas del menor número de saltos), ese aprovechamiento del ancho de banda global no resultaba efectivo. Había que idear otras alternativas de ingeniería de tráfico.

Como consecuencia, se impulsaron los esfuerzos para poder aumentar el rendimiento de los routers tradicionales. Estos esfuerzos trataban de combinar, de diversas maneras, la eficacia y la rentabilidad de los conmutadores ATM con las capacidades de control de los routers IP. A favor de integrar los niveles 2 y 3 estaba el hecho de las infraestructuras de redes ATM que estaban desplegando los operadores de telecomunicación. Estas redes ofrecían entonces (1995-97) una buena solución a los problemas de crecimiento de los NSPs. Por un lado, proporcionaba mayores velocidades (155 Mpbs) y, por otro, las características de respuesta determinísticas de los circuitos virtuales ATM posibilitaban la implementación de soluciones de ingeniería de tráfico. El modelo de red "IP sobre ATM" (IP/ATM) pronto ganó adeptos entre la comunidad de NSPs, a la vez que facilitó la entrada de los operadores telefónicos en la provisión de servicios IP y de conexión a la Internet al por mayor.

El funcionamiento IP/ATM supone la superposición de una topología virtual de routers IP sobre una topología real de conmutadores ATM. El backbone ATM se presenta como una nube central (el núcleo) rodeada por los routers de la periferia. Cada router comunica con el resto mediante los circuitos virtuales permanentes (PVCs) que se establecen sobre la topología física de la red ATM. Los PVCs actúan como circuitos lógicos y proporcionan la conectividad necesaria entre los routers de la periferia. Estos, sin embargo, desconocen la topología real de la infraestructura ATM que sustenta los PVCs. Los routers ven los PVCs como enlaces punto a punto entre cada par. En la figura 1 se representa un ejemplo en el que se puede comparar la diferencia entre la topología física de una red ATM con la de la topología lógica IP superpuesta sobre la anterior.

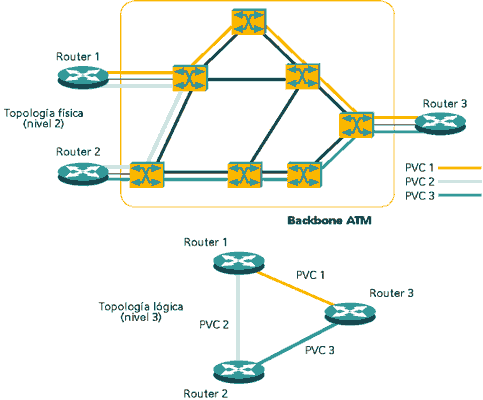

(Figura 1) Topología
física ATM y topología lógica IP superpuesta

La base del modelo IP/ATM está en la funcionalidad proporcionada por el nivel ATM, es decir, los controles de software (señalización y routing) y el envío de las celdas por hardware (conmutación). En realidad, los PVCs se establecen a base de intercambiar etiquetas en cada conmutador de la red, de modo que la asociación de etiquetas entre todos los elementos ATM determina los corres-pondientes PVCs. (Más adelante se verá que el intercambio de etiquetas es uno de los componentes fundamentales en la arquitectura MPLS). Las etiquetas tienen solamente significado local en los conmutadores y son la base de la rapidez en la conmutación de celdas. La potencia de esta solución de topologías superpuestas está en la infraestructura ATM del backbone; el papel de los routers IP queda relegado a la periferia, que, a mitad de los 90, tenían una calidad cuestionable, al estar basados en funcionamiento por software. En la figura 2 se representa el modelo IP/ATM con la separación de funciones entre lo que es routing IP en el nivel 3 (control y envío de paquetes) y lo que es conmutación en el nivel 2 (control/señalización y envío de celdas). Aunque se trata de una misma infraestructura física, en realidad existen dos redes separadas, con diferentes tecnologías, con diferente funcionamiento y, lo que quizás es más sorprendente, concebidas para dos finalidades totalmente distintas.

La solución de superponer IP sobre ATM permite aprovechar la infraestructura ATM existente. Las ventajas inmediatas son el ancho de banda disponible a precios competitivos y la rapidez de transporte de datos que proporcionan los conmutadores. En los casos de NSPs de primer nivel (la mayor parte telcos), ellos poseen y operan el backbone ATM al servicio de sus redes IP. Los caminos físicos de los PVCs se calculan a partir de la necesidades del tráfico IP, utilizando la clase de servicio ATM UBR (Unspecified Bit Rate), ya que en este caso el ATM se utiliza solamente como infraestructura de transporte de alta velocidad (no hay necesidad de apoyarse en los mecanismos inherentes del ATM para control de la congestión y clases de servicio). La ingeniería de tráfico se hace a base de proporcionar a los routers los PVCs necesarios, con una topología lógica entre routers totalmente mallada. El "punto de encuentro" entre la red IP y la ATM está en el acoplamiento de los subinterfaces en los routers con los PVCs, a través de los cuales se intercambian los routers la información de encaminamiento correspondiente al protocolo interno IGP. Lo habitual es que, entre cada par de routers, haya un PVC principal y otro de respaldo, que entra automáticamente en funcionamiento cuando falla el principal.

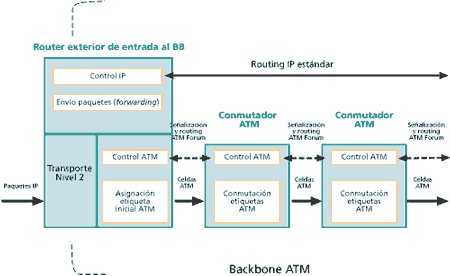

(Figura 2) Modelo
funcional IP sobre ATM

Sin embargo, el modelo IP/ATMtiene también sus inconvenientes: hay que gestionar dos redes diferentes, una infraestructura ATM y una red lógica IP superpuesta, lo que supone a los proveedores de servicio unos mayores costes de gestión global de sus redes. Existe, además, lo que se llama la "tasa impuesta por la celda", un overhead aproximado del 20% que causa el transporte de datagramas IP sobre las celdas ATM y que reduce en ese mismo porcentaje el ancho de banda disponible. Por otro lado, la solución IP/ATM presenta los típicos problemas de crecimiento exponencial n x (n-1) al aumentar el número de nodos IP sobre una topología completamente mallada. Piénsese, p. ej., en una red con 5 routers externos con una topología virtual totalmente mallada sobre una red ATM. Son necesarios 5 x 4 =20 PVCs (uno en cada sentido de transmisión). Si se añade un sexto router se necesitan 10 PVCs más para mantener la misma estructura (6 x 5=30). Una pega adicional del crecimiento exponencial de rutas es el mayor esfuerzo que tiene que hacer el correspondiente protocolo IGP.

Como conclusión, podemos decir que el modelo IP/ATM, si bien presenta ventajas evidentes en la integración de los niveles 2 y 3, lo hace de modo discontinuo, a base de mantener dos redes separadas. El MPLS, tal como se verá en las secciones siguientes, logra esa integración de niveles sin discontinuidades.

3.- Un paso más en la convergencia hacia IP: conmutación IP

La convergencia continuada hacia IP de todas las aplicaciones existentes, junto a los problemas de rendimiento derivados de la solución IP/ATM, llevaron posteriormente (1997-98) a que varios fabricantes desarrollasen técnicas para realizar la integración de niveles de forma efectiva, sin las discontinuidades señalas anteriormente. Esas técnicas se conocieron como "conmutación IP" (IP switching) o "conmutación multinivel" (multilayer switching). Una serie de tecnologías privadas -entre las que merecen citarse: IP Switching de Ipsilon Networks, Tag Switching de Cisco, Aggregate Route-Base IP Switching (ARIS) de IBM, IP Navigator de Cascade/Ascend/Lucent y Cell Switching Router (CSR) de Toshiba-condujeron finalmente a la adopción del actual estándar MPLS del IETF. El problema que presentaban tales soluciones era la falta de interoperatividad, ya que usaban diferentes tecnologías privadas para combinar la conmutación de nivel 2 con el encaminamiento IP (nivel 3). Se resume a continuación los fundamentos de esas soluciones integradoras, ya que permitirá luego comprender mejor la esencia de la solución MPLS.

Todas las soluciones de conmutación multinivel (incluido MPLS) se basan en dos componentes básicos comunes:

  • la separación entre las funciones de control (routing) y de envío (forwarding)

  • el paradigma de intercambio de etiquetas para el envío de datos

En la figura 3 se representa la separación funcional de esas dos componentes, una de control y la otra de envío. La componente de control utiliza los protocolos estándar de encaminamiento (OSPF, IS-IS y BGP-4) para el intercambio de información con los otros routers para la construcción y el mantenimiento de las tablas de encaminamiento. Al llegar los paquetes, la componente de envío busca en la tabla de envío, que mantiene la componente de control, para tomar la decisión de encaminamiento para cada paquete. En concreto, la componente de envío examina la información de la cabecera del paquete, busca en la tabla de envío la entrada correspondiente y dirige el paquete desde el interfaz de entrada al de salida a través del correspondiente hardware de conmutación.

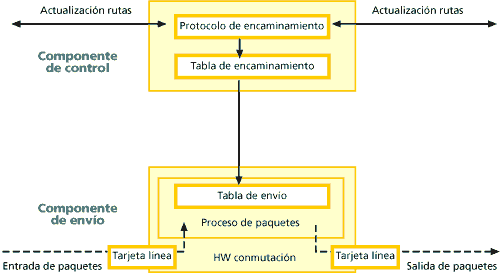

(Figura 3) Separación funcional de
encaminamiento y envío

Al separar la componente de control (encaminamiento) de la componente de envío, cada una de ellas se puede implementar y modificar independientemente. El único requisito es que la componente de encaminamiento mantenga la comunicación con la de envío mediante la tabla de envío de paquetes y actualice la información. El mecanismo de envío se implementa mediante el intercambio de etiquetas, similar a lo visto para ATM. La diferencia está en que ahora lo que se envía por el interfaz físico de salida son paquetes "etiquetados". De este modo, se está integrando realmente en el mismo sistema las funciones de conmutación y de encaminamiento.

En cuanto a la etiqueta que marca cada paquete, decir que es un campo de unos pocos bits, de longitud fija, que se añade a la cabecera del mismo y que identifica una "clase equivalente de envío" (Forwarding Equivalence Class, FEC). Una FEC es un conjunto de paquetes que se envían sobre el mismo camino a través de una red, aun cuando sus destinos finales sean diferentes. Por ejemplo, en el encaminamiento convencional IP por prefijos de red (longest-match) una FEC serían todos los paquetes unicast cuyas direcciones de destino tengan el mismo prefijo. Realmente, una etiqueta es similar a un identificador de conexión (como el VPI/VCI de ATM o el DLCI de Frame Relay). Tiene solamente significado local y, por consiguiente, no modifica la información de la cabecera de los paquetes; tan sólo los encapsula, asignando el tráfico a los correspondientes FEC.

El algoritmo de intercambio de etiquetas permite así la creación de "caminos virtuales" conocidos como LSP (Label-Switched Paths), funcionalmente equivalentes a los PVCs de ATM y Frame Relay. En el fondo, lo que hace es imponer una conectividad entre extremos a una red no conectiva por naturaleza, como son las redes IP, pero todo ello sin perder la visibilidad del nivel de red (de aquí los nombres de conmutación IP o conmutación multinivel). Esta es la diferencia básica con el modelo IP/ATM. Al hablar de MPLS con más detalle se entenderán mejor estas peculiaridades.

4.- La convergencia real: MPLS

Ya se dijo anteriormente que el problema principal que presentaban las diversas soluciones de conmutación multinivel era la falta de interoperatividad entre productos privados de diferentes fabricantes. Además de ello, la mayoría de esas soluciones necesitaban ATM como transporte, pues no podían operar sobre infraestructuras de transmisión mixtas (Frame Relay, PPP, SONET/SDH y LANs). Se quería obtener un estándar que pudiera funcionar sobre cualquier tecnología de transporte de datos en el nivel de enlace. De aquí que el Grupo de Trabajo de MPLS que se estableció en el IETF en 1977 se propuso como objetivo la adopción de un estándar unificado e interoperativo.

4.1.- Ideas preconcebidas sobre MPLS

Durante el tiempo en que se ha desarrollado el estándar, se han extendido algunas ideas falsas o inexactas sobre el alcance y objetivos de MPLS. Hay quien piensa que MPLS se ha desarrollado para ofrecer un estándar a los vendedores que les permitiese evolucionar los conmutadores ATM a routers de backbone de altas prestaciones. Aunque esta puede haber sido la finalidad original de los desarrollos de conmutación multinivel, los recientes avances en tecnologías de silicio ASIC permite a los routers funcionar con una rapidez similar para la consulta de tablas a las de los conmutadores ATM. Si bien es cierto que MPLS mejora notablemente el rendimiento del mecanismo de envío de paquetes, éste no era el principal objetivo del grupo del IETF. Los objetivos establecidos por ese grupo en la elaboración del estándar eran:

  • MPLS debía funcionar sobre cualquier tecnología de transporte, no sólo ATM

  • MPLS debía soportar el envío de paquetes tanto unicast como multicast

  • MPLS debía ser compatible con el Modelo de Servicios Integrados del IETF, incluyendo el protocolo RSVP

  • MPLS debía permitir el crecimiento constante de la Internet

  • MPLS debía ser compatible con los procedimientos de operación, administración y mantenimiento de las actuales redes IP

También ha habido quien pensó que el MPLS perseguía eliminar totalmente el encaminamiento convencional por prefijos de red. Esta es otra idea falsa y nunca se planteó como objetivo del grupo, ya que el encaminamiento tradicional de nivel 3 siempre sería un requisito en la Internet por los siguientes motivos:

  • El filtrado de paquetes en los cortafuegos (FW) de acceso a las LAN corporativas y en los límites de las redes de los NSPs es un requisito fundamental para poder gestionar la red y los servicios con las necesarias garantías de seguridad. Para ello se requiere examinar la información de la cabecera de los paquetes, lo que impide prescindir del uso del nivel 3 en ese tipo de aplicaciones.

  • No es probable que los sistemas finales (hosts) implementen MPLS. Necesitan enviar los paquetes a un primer dispositivo de red (nivel 3) que pueda examinar la cabecera del paquete para tomar luego las correspondientes decisiones sobre su envío hasta su destino final. En este primer salto se puede decidir enviarlo por routing convencional o asignar una etiqueta y enviarlo por un LSP.

  • Las etiquetas MPLS tienen solamente significado local (es imposible mantener vínculos globales entre etiquetas y hosts en toda la Internet). Esto implica que en algún punto del camino algún dispositivo de nivel 3 debe examinar la cabecera del paquete para determinar con exactitud por dónde lo envía: por routing convencional o entregándolo a un LSR, que lo expedirá por un nuevo LSP.

  • Del mismo modo, el último LSR de un LSP debe usar encaminamiento de nivel 3 para entregar el paquete al destino, una vez suprimida la etiqueta, como se verá seguidamente al describir la funcionalidad MPLS.

4.2.- Descripción funcional del MPLS

La operación del MPLS se basa en las componentes funcionales de envío y control, aludidas anteriormente, y que actúan ligadas íntimamente entre sí. Empecemos por la primera.

a) Funcionamiento del envío de paquetes en MPLS

La base del MPLS está en la asignación e intercambio de etiquetas ya expuesto, que permiten el establecimiento de los caminos LSP por la red. Los LSPs son simplex por naturaleza (se establecen para un sentido del tráfico en cada punto de entrada a la red); el tráfico dúplex requiere dos LSPs, uno en cada sentido. Cada LSP se crea a base de concatenar uno o más saltos (hops) en los que se intercambian las etiquetas, de modo que cada paquete se envía de un "conmutador de etiquetas" (Label-Swiching Router) a otro, a través del dominio MPLS. Un LSR no es sino un router especializado en el envío de paquetes etiquetados por MPLS.

En la figura 4 se puede ver la funcionalidad del MPLS. Compárese con los esquemas vistos antes en las figuras 2 y 3 para observar las analogías y diferencias. Al igual que en las soluciones de conmutación multinivel, MPLS separa las dos componentes funcionales de control (routing) y de envío (forwarding). Del mismo modo, el envío se implementa mediante el intercambio de etiquetas en los LSPs. Sin embargo, MPLS no utiliza ninguno de los protocolos de señalización ni de encaminamiento definidos por el ATM Forum; en lugar de ello, en MPLS o bien se utiliza el protocolo RSVP o bien un nuevo estándar de señalización (el Label Distribution Protocol, LDP, del que se tratará más adelante). Pero, de acuerdo con los requisitos del IETF, el transporte de datos puede ser cualquiera. Si éste fuera ATM, una red IP habilitada para MPLS es ahora mucho más sencilla de gestionar que la solución clásica IP/ATM. Ahora ya no hay que administrar dos arquitecturas diferentes a base de transformar las direcciones IP y las tablas de encaminamiento en las direcciones y el encaminamiento ATM: esto lo resuelve el procedimiento de intercambio de etiquetas MPLS. El papel de ATM queda restringido al mero transporte de datos a base de celdas. Para MPLS esto es indiferente, ya que puede utilizar otros transportes como Frame Relay, o directamente sobre líneas punto a punto.

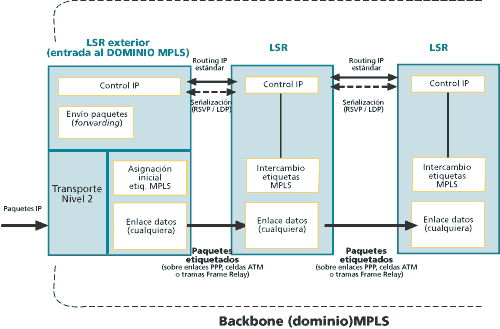

(Figura 4) Esquema
funcional del MPLS

Un camino LSP es el circuito virtual que siguen por la red todos los paquetes asignados a la misma FEC. Al primer LSR que interviene en un LSP se le denomina de entrada o de cabecera y al último se le denomina de salida o de cola. Los dos están en el exterior del dominio MPLS. El resto, entre ambos, son LSRs interiores del dominio MPLS. Un LSR es como un router que funciona a base de intercambiar etiquetas según una tabla de envío. Esta tabla se construye a partir de la información de encaminamiento que proporciona la componente de control (recuérdese el esquema de la figura 3), según se verá más adelante. Cada entrada de la tabla contiene un par de etiquetas entrada/salida correspondientes a cada interfaz de entrada, que se utilizan para acompañar a cada paquete que llega por ese interfaz y con la misma etiqueta (en los LSR exteriores sólo hay una etiqueta, de salida en el de cabecera y de entrada en el de cola). En la figura 5 se ilustra un ejemplo del funcionamiento de un LSR del núcleo MPLS. A un paquete que llega al LSR por el interfaz 3 de entrada con la etiqueta 45 el LSR le asigna la etiqueta 22 y lo envía por el interfaz 4 de salida al siguiente LSR, de acuerdo con la información de la tabla.

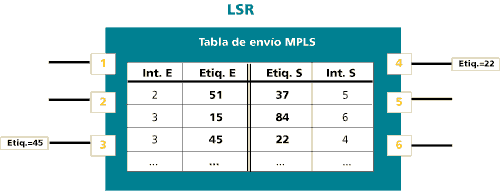

(Figura 5) Detalle de la tabla de envíso de un LSR

El algoritmo de intercambio de etiquetas requiere la clasificación de los paquetes a la entrada del dominio MPLS para poder hacer la asignación por el LSR de cabecera. En la figura 6 el LSR de entrada recibe un paquete normal3 (sin etiquetar) cuya dirección de destino es 212.95.193.1. El LSR consulta la tabla de encaminamiento y asigna el paquete a la clase FEC definida por el grupo 212.95/16. Asimismo, este LSR le asigna una etiqueta (con valor 5 en el ejemplo) y envía el paquete al siguiente LSR del LSP. Dentro del dominio MPLS los LSR ignoran la cabecera IP; solamente analizan la etiqueta de entrada, consultan la tabla correspondiente (tabla de conmutación de etiquetas) y la reemplazan por otra nueva, de acuerdo con el algoritmo de intercambio de etiquetas. Al llegar el paquete al LSR de cola (salida), ve que el siguiente salto lo saca de la red MPLS; al consultar ahora la tabla de conmutación de etiquetas quita ésta y envía el paquete por routing convencional.

(Figura 6) Ejemplo de envíso de un paquete por un LSP

Como se ve, la identidad del paquete original IP queda enmascarada durante el transporte por la red MPLS, que no "mira" sino las etiquetas que necesita para su envío por los diferentes saltos LSR que configuran los caminos LSP. Las etiquetas se insertan en cabeceras MPLS, entre los niveles 2 y 3. Según las especificaciones del IETF, MPLS debía funcionar sobre cualquier tipo de transporte: PPP, LAN, ATM, Frame Relay, etc. Por ello, si el protocolo de transporte de datos contiene ya un campo para etiquetas (como ocurre con los campos VPI/VCI de ATM y DLCI de Frame Relay), se utilizan esos campos nativo para las etiquetas. Sin embargo, si la tecnología de nivel 2 empleada no soporta un campo para etiquetas (p. ej. enlaces PPP o LAN), entonces se emplea una cabecera genérica MPLS de 4 octetos, que contiene un campo específico para la etiqueta y que se inserta entre la cabecera del nivel 2 y la del paquete (nivel 3).

En la figura 7 se representa el esquema de los campos de la cabecera genérica MPLS y su relación con las cabeceras de los otros niveles. Según se muestra en la figura, los 32 bits de la cabecera MPLS se reparten en: 20 bits para la etiqueta MPLS, 3 bits para identificar la clase de servicio en el campo EXP (experimental, anteriormente llamdo CoS), 1 bit de stack para poder apilar etiquetas de forma jerárquica (S) y 8 bits para indicar el TTL (time-to-live) que sustenta la funcionalidad estándar TTL de las redes IP. De este modo, las cabeceras MPLS permiten cualquier tecnología o combinación de tecnologías de transporte, con la flexibilidad que esto supone para un proveedor IP a la hora de extender su red.

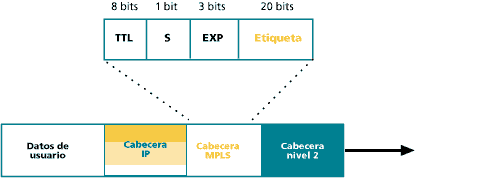

(Figura
7) Estructura de la cabecera genérica MPLS

b) Control de la información en MPLS

Hasta ahora se ha visto el mecanismo básico de envío de paquetes a través de los LSPs mediante el procedimiento de intercambio de etiquetas según las tablas de los LSRs. Pero queda por ver dos aspectos fundamentales:

  • Cómo se generan las tablas de envío que establecen los LSPs

  • Cómo se distribuye la información sobre las etiquetas a los LSRs

El primero de ellos está relacionado con la información que se tiene sobre la red: topología, patrón de tráfico, características de los enlaces, etc. Es la información de control típica de los algoritmos de encaminamiento. MPLS necesita esta información de routing para establecer los caminos virtuales LSPs. Lo más lógico es utilizar la propia información de encaminamiento que manejan los protocolos internos IGP (OSPF, IS-IS, RIP...) para construir las tablas de encaminamiento (recuérdese que los LSR son routers con funcionalidad añadida). Esto es lo que hace MPLS precisamente: para cada "ruta IP" en la red se crea un "camino de etiquetas" a base de concatenar las de entrada/salida en cada tabla de los LSRs; el protocolo interno correspondiente se encarga de pasar la información necesaria.

El segundo aspecto se refiere a la información de "señalización" (las comillas se ponen por el impacto que puede suponer este término para los puristas del mundo IP, de naturaleza no conectiva). Pero siempre que se quiera establecer un circuito virtual se necesita algún tipo de señalización para marcar el camino, es decir, para la distribución de etiquetas entre los nodos. Sin embargo, la arquitectura MPLS no asume un único protocolo de distribución de etiquetas; de hecho se están estandarizando algunos existentes con las correspondientes extensiones; unos de ellos es el protocolo RSVP del Modelo de Servicios Integrados del IETF (recuérdese que ése era uno de los requisitos). Pero, además, en el IETF se están definiendo otros nuevos, específicos para la distribución de etiquetas, cual es el caso del Label Distribution Protocol (LDP). Consúltese las referencias correspondientes del IETF.

c) Funcionamiento global MPLS

Una vez vistos todos los componentes funcionales, el esquema global de funcionamiento es el que se muestra en la figura 8, donde quedan reflejadas las diversas funciones en cada uno de los elementos que integran la red MPLS. Es importante destacar que en el borde de la nube MPLS tenemos una red convencional de routers IP. El núcleo MPLS proporciona una arquitectura de transporte que hace aparecer a cada par de routers a una distancia de un sólo salto. Funcionalmente es como si estuvieran unidos todos en una topología mallada (directamente o por PVCs ATM). Ahora, esa unión a un solo salto se realiza por MPLS mediante los correspondientes LSPs (puede haber más de uno para cada par de routers). La diferencia con topologías conectivas reales es que en MPLS la construcción de caminos virtuales es mucho más flexible y que no se pierde la visibilidad sobre los paquetes IP. Todo ello abre enormes posibilidades a la hora de mejorar el rendimiento de las redes y de soportar nuevas aplicaciones de usuario, tal como se explica en la sección siguiente.

(Figura 8) Funcionamiento
de una red MPLS

5.- Aplicaciones de MPLS

Las principales aplicaciones que hoy en día tiene MPLS son:

  • Ingeniería de tráfico

  • Diferenciación de niveles de servicio mediante clases (CoS)

  • Servicio de redes privadas virtuales (VPN)

Veamos brevemente las características de estas aplicaciones y las ventajas que MPLS supone para ello frente a otras soluciones tradicionales.

5.1.- Ingeniería de tráfico

El objetivo básico de la ingeniería de tráfico es adaptar los flujos de tráfico a los recursos físicos de la red. La idea es equilibrar de forma óptima la utilización de esos recursos, de manera que no haya algunos que estén suprautilizados, con posibles puntos calientes y cuellos de botella, mientras otros puedan estar infrautilizados. A comienzos de los 90 los esquemas para adaptar de forma efectiva los flujos de tráfico a la topología física de las redes IP eran bastante rudimentarios. Los flujos de tráfico siguen el camino más corto calculado por el algoritmo IGP correspondiente. En casos de congestión de algunos enlaces, el problema se resolvía a base de añadir más capacidad a los enlaces. La ingeniería de tráfico consiste en trasladar determinados flujos seleccionados por el algoritmo IGP sobre enlaces más congestionados, a otros enlaces más descargados, aunque estén fuera de la ruta más corta (con menos saltos). En el esquema de la figura 9 se comparan estos dos tipos de rutas para el mismo par de nodos origen-destino.

El camino más corto entre A y B según la métrica normal IGP es el que tiene sólo dos saltos, pero puede que el exceso de tráfico sobre esos enlaces o el esfuerzo de los routers correspondientes hagan aconsejable la utilización del camino alternativo indicado con un salto más. MPLS es una herramienta efectiva para esta aplicación en grandes backbones, ya que:

  • Permite al administrador de la red el establecimiento de rutas explícitas, especificando el camino físico exacto de un LSP.

  • Permite obtener estadísticas de uso LSP, que se pueden utilizar en la planificación de la red y como herramientas de análisis de cuellos de botella y carga de los enlaces, lo que resulta bastante útil para planes de expansión futura.

  • Permite hacer "encaminamiento restringido" (Constraint-based Routing, CBR), de modo que el administrador de la red pueda seleccionar determinadas rutas para servicios

  • especiales (distintos niveles de calidad). Por ejemplo, con garantías explícitas de retardo, ancho de banda, fluctuación, pérdida de paquetes, etc.

La ventaja de la ingeniería de tráfico MPLS es que se puede hacer directamente sobre una red IP, al margen de que haya o no una infraestructura ATM por debajo, todo ello de manera más flexible y con menores costes de planificación y gestión para el administrador, y con mayor calidad de servicio para los clientes.

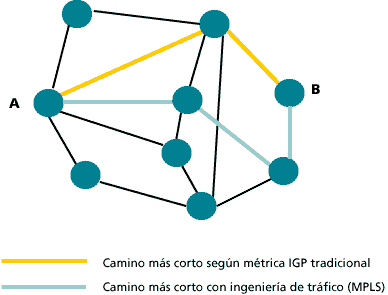

(Figura 9) Comparación
entre camino más corto IGP con ingeniería de
tráfico

5.2.- Clases de servicio (CoS)

MPLS está diseñado para poder cursar servicios diferenciados, según el Modelo DiffServ del IETF. Este modelo define una variedad de mecanismos para poder clasificar el tráfico en un reducido número de clases de servicio, con diferentes prioridades. Según los requisitos de los usuarios, DiffServ permite diferenciar servicios tradicionales tales como el WWW, el correo electrónico o la transferencia de ficheros (para los que el retardo no es crítico), de otras aplicaciones mucho más dependientes del retardo y de la variación del mismo, como son las de vídeo y voz interactiva. Para ello se emplea el campo ToS (Type of Service), rebautizado en DiffServ como el octeto DS. (Véase más información sobre el modelo DiffServ en las referencias correspondientes a QoS). Esta es la técnica QoS de marcar los paquetes que se envían a la red.

MPLS se adapta perfectamente a ese modelo, ya que las etiquetas MPLS tienen el campo EXP para poder propagar la clase de servicio CoS en el correspondiente LSP. De es te modo, una red MPLS puede transportar distintas clases de tráfico, ya que:

  • el tráfico que fluye a través de un determinado LSP se puede asignar a diferentes colas de salida en los diferentes saltos LSR, de acuerdo con la información contenida en los bits del campo EXP

  • entre cada par de LSR exteriores se pueden provisionar múltiples LSPs, cada uno de ellos con distintas prestaciones y con diferentes garantías de ancho de banda. P. ej., un LSP puede ser para tráfico de máxima prioridad, otro para una prioridad media y un tercero para tráfico best-effort, tres niveles de servicio, primera, preferente y turista, que, lógicamente, tendrán distintos precios.

5.3.- Redes Privadas Virtuales (VPNs)

Una red privada virtual (VPN) se construye a base de conexiones realizadas sobre una infraestructura compartida, con funcionalidades de red y de seguridad equivalentes a las que se obtienen con una red privada. El objetivo de las VPNs es el soporte de aplicaciones intra/extranet, integrando aplicaciones multimedia de voz, datos y vídeo sobre infraestructuras de comunicaciones eficaces y rentables. La seguridad supone aislamiento, y "privada" indica que el usuario "cree" que posee los enlaces. Las IP VPNs son soluciones de comunicación VPN basada en el protocolo de red IP de la Internet. En esta sección se va a describir brevemente las ventajas que MPLS ofrece para este tipo de redes frente a otras soluciones tradicionales.

Las VPNs tradicionales se han venido construyendo sobre infraestructuras de transmisión compartidas con características implícitas de seguridad y respuesta predeterminada. Tal es el caso de las redes de datos Frame Relay, que permiten establecer PCVs entre los diversos nodos que conforman la VPN. La seguridad y las garantías las proporcionan la separación de tráficos por PVC y el caudal asegurado (CIR). Algo similar se puede hacer con ATM, con diversas clases de garantías. Los inconvenientes de este tipo de solución es que la configuración de las rutas se basa en procedimientos más bien artesanales, al tener que establecer cada PVC entre nodos, con la complejidad que esto supone al proveedor en la gestión (y los mayores costes asociados). Si se quiere tener conectados a todos con todos, en una topología lógica totalmente mallada, añadir un nuevo emplazamiento supone retocar todos los CPEs del cliente y restablecer todos los PVCs. (Algo similar a lo que se vio en la solución IP sobre ATM de la sección 2).

Además, la popularización de las aplicaciones TCP/IP, así como la expansión de las redes de los NSPs, ha llevado a tratar de utilizar estas infraestructuras IP para el soporte de VPNs, tratando de conseguir una mayor flexibilidad en el diseño e implantación y unos menores costes de gestión y provisión de servicio. La forma de utilizar las infraestructuras IP para servicio VPN (IP VPN) ha sido la de construir túneles IP de diversos modos.

El objetivo de un túnel sobre IP es crear una asociación permanente entre dos extremos, de modo que funcionalmente aparezcan conectados. Lo que se hace es utilizar una estructura no conectiva como IP para simular esas conexiones: una especie de tuberías privadas por las que no puede entrar nadie que no sea miembro de esa IP VPN. No es el objetivo de esta sección una exposición completa de IP VPNs sobre túneles; se pretende tan sólo resumir sus características para poder apreciar luego las ventajas que ofrece MPLS frente a esas soluciones. Se puede obtener más información sobre IP VPN con túneles en las referencias correspondientes a VPNs con MPLS.

Los túneles IP en conexiones dedicadas (no se va a tratar aquí de las conexiones conmutadas de acceso) se pueden establecer de dos maneras:

  • en el nivel 3, mediante el protocolo IPSec del IETF

  • en el nivel 2, mediante el encapsulamiento de paquetes privados (IP u otros) sobre una red IP pública de un NSP

En las VPNs basadas en túneles IPSec, la seguridad requerida se garantiza mediante el cifrado de la información de los datos y de la cabecera de los paquetes IP, que se encapsulan con una nueva cabecera IP para su transporte por la red del proveedor. Es relativamente sencillo de implementar, bien sea en dispositivos especializados, tales como cortafuegos, como en los propios routers de acceso del NSP. Además, como es un estándar, IPSec permite crear VPNs a través de redes de distintos NSPs que sigan el estándar IPSec. Pero como el cifrado IPSec oculta las cabeceras de los paquetes originales, las opciones QoS son bastante limitadas, ya que la red no puede distinguir flujos por aplicaciones para asignarles diferentes niveles de servicio. Además, sólo vale para paquetes IP nativos, IPSec no admite otros protocolos.

En los túneles de nivel 2 se encapsulan paquetes multiprotocolo (no necesariamente IP), sobre los datagramas IP de la red del NSP. De este modo, la red del proveedor no pierde la visibilidad IP, por lo que hay mayores posibilidades de QoS para priorizar el tráfico por tipo de aplicación IP. Los clientes VPN pueden mantener su esquema privado de direcciones, estableciendo grupos cerrados de usuarios, si así lo desean. (Además de encapsular los paquetes, se puede cifrar la información por mayor seguridad, pero en este caso limitando las opciones QoS). A diferencia de la opción anterior, la operación de túneles de nivel 2 está condicionada a un único proveedor.

A pesar de las ventajas de los túneles IP sobre los PVCs, ambos enfoques tienen unas características comunes que las hacen menos eficientes frente a la solución MPLS:

  • están basadas en conexiones punto a punto (PVCs o túneles)

  • la configuración es manual

  • la provisión y gestión son complicadas; una nueva conexión supone alterar todas las configuraciones

  • plantean problemas de crecimiento al añadir nuevos túneles o circuitos virtuales

  • la gestión de QoS es posible en cierta medida, pero no se puede mantener extremo a extremo a lo largo de la red, ya que no existen mecanismos que sustenten los parámetros de calidad durante el transporte

Realmente, el problema que plantean estas IP VPNs es que están basadas en un modelo topológico superpuesto sobre la topología física existente, a base de túneles extremos a extremo (o circuitos virtuales) entre cada par de routers de cliente en cada VPN. De ahí las desventajas en cuanto a la poca flexibilidad en la provisión y gestión del servicio, así como en el crecimiento cuando se quieren añadir nuevos emplazamientos. Con una arquitectura MPLS se obvian estos inconvenientes ya que el modelo topológico no se superpone sino que se acopla a la red del proveedor. En el modelo acoplado MPLS, en lugar de conexiones extremo a extremo entre los distintos emplazamientos de una VPN, lo que hay son conexiones IP a una "nube común" en las que solamente pueden entrar los miembros de la misma VPN. Las "nubes" que representan las distintas VPNs se implementan mediante los caminos LSPs creados por el mecanismo de intercambio de etiquetas MPLS. Los LSPs son similares a los túneles en cuanto a que la red transporta los paquetes del usuario (incluyendo las cabeceras) sin examinar el contenido, a base de encapsularlos sobre otro protocolo. Aquí está la diferencia: en los túneles se utiliza el encaminamiento convencional IP para transportar la información del usuario, mientras que en MPLS esta información se transporta sobre el mecanismo de intercambio de etiquetas, que no ve para nada el proceso de routing IP. Sin embargo, sí se mantiene en todo momento la visibilidad IP hacia el usuario, que no sabe nada de rutas MPLS sino que ve una internet privada (intranet) entre los miembros de su VPN. De este modo, se pueden aplicar técnicas QoS basadas en el examen de la cabecera IP, que la red MPLS podrá propagar hasta el destino, pudiendo así reservar ancho de banda, priorizar aplicaciones, establecer CoS y optimizar los recursos de la red con técnicas de ingeniería de tráfico.

En la figura 10 se representa una comparación entre ambos modelos. La diferencia entre los túneles IP convencionales (o los circuitos virtuales) y los "túneles MPLS" (LSPs) está en que éstos se crean dentro de la red, a base de LSPs, y no de extremo a extremo a través de la red.

(Figura 10) Modelo

Como resumen, las ventajas que MPLS ofrece para IP VPNs son:

  • proporcionan un modelo "acoplado" o "inteligente", ya que la red MPLS "sabe" de la existencia de VPNs (lo que no ocurre con túneles ni PVCs)

  • evita la complejidad de los túneles y PVCs

  • la provisión de servicio es sencilla: una nueva conexión afecta a un solo router

  • tiene mayores opciones de crecimiento modular

  • permiten mantener garantías QoS extremo a extremo, pudiendo separar flujos de tráfico por aplicaciones en diferentes clases, gracias al vínculo que mantienen el campo EXP de las etiquetas MPLS con las clases definidas a la entrada

  • permite aprovechar las posibilidades de ingeniería de tráfico para poder garantizar los parámetros críticos y la respuesta global de la red (ancho banda, retardo, fluctuación...), lo que es necesario para un servicio completo VPN.

6.- Resumen y conclusiones

En el momento actual, todos los NSPs tienen ante sí el enorme reto de gestionar redes cada vez más complejas y extensas, con una mayor gama de servicios y con creciente demanda de ancho de banda, calidad y garantías. Para los backbones, las posibilidades que ofrecen la extensión de infraestructuras de fibra óptica y las nuevas tecnologías de transmisión DWDM son enormes. En este contexto, la evolución natural hacia redes IP y aplicaciones TCP/IP han llevado a desarrollar la arquitectura MPLS como una de las opciones más prometedoras para proporcionar los nuevos servicios del siglo XXI.

MPLS es el último paso en la evolución de las tecnologías de conmutación multinivel (o conmutación IP). La idea básica de separar lo que es el envío de los datos (mediante el algoritmo de intercambio de etiquetas) de los procedimientos de encaminamiento estándar IP, ha llevado a un acercamiento de los niveles 3 y 2, con el consiguiente beneficio en cuanto a rendimiento y flexibilidad de esta arquitectura.

Por otro lado, el hecho de que MPLS pueda funcionar sobre cualquier tecnología de transporte -no sólo sobre infraestructuras ATM- va a facilitar de modo significativo la migración para la próxima generación de la Internet óptica, en la que se acortará la distancia entre el nivel de red IP y la fibra.

MPLS abre a los proveedores IP la oportunidad de ofrecer nuevos servicios que no son posibles con las técnicas actuales de encaminamiento IP (típicamente limitadas a encaminar por dirección de destino). Además de poder hacer ingeniería de tráfico IP, MPLS permite mantener clases de servicio y soporta con gran eficacia la creación de VPNs. Por todo ello, MPLS aparece ahora como la gran promesa y esperanza para poder mantener el ritmo actual de crecimiento de la Internet.

NOTAS:

  1. A lo largo de este texto se utiliza el término "transporte" asociado al nivel 2 del modelo OSI. Desde el punto de vista académico lo correcto sería "enlace" o "nivel de enlace". Sin embargo, se ha preferido mantener una rerminología más al uso comercial de hoy en día, de modo que "transporte" va asociado al soporte de la transmisión de datos, no al nivel 4 del modelo OSI.

  2. NSP = Network Service Provider. A lo largo de este texto se emplearán las siglas NSP para referirse a los proveedores de servicio IP/Internet, en lugar de las habituales ISP (Internet Service Provider), para hacer énfasis en la provisión del servicio de acceso a backbones IP, más que en el servicio de conexión a Internet de usuarios finales

  3. En principio se está suponiendo que se trata de un paquete IP, pero nada impide etiquetar paquetes de otros protocolos (IPX, AppleTalk, etc...). De ahí el calificativo "multiprotocolo" de MPLS.

Referencias

• MPLS

  • ANDERSSON L. et al., "LDP Specification", Internet Draft, <draft-ietf-mpls-ldp-05.txt>, junio 1999

  • AWDUCHE D.O. et al., "Requirements for Traffic Engineering Over MPLS", Internet Draft,
    <draft-ietf-mpls-traffic-eng-01.txt>, junio 1999
  • CALLON R. et al., "A Framework for Multiprotocol Label Switching", Internet Draft,
    <draft-ietf-mpls-framework-04.txt>, julio 1999

  • ROSEN E.C., VISWANATHAN A., CALLON R., "Multiprotocol Label Switching Architecture", Internet Draft, <draft-ietf-mpls-arch-06.txt>, agosto 1999
  • SEMERIA C., "Multiprotocol Label Switching: Enhancing Routing in the New Public Network", Juniper Networks Inc., White Paper, http://www.juniper.net/techcenter/techpapers/mpls/mpls.html, marzo 1999
  • SEMERIA C., "Traffic Engineering for the New Public Network", Juniper Networks Inc., White Paper, enero 1999, http://www.juniper.net/techcenter/techpapers// TE_NPN.html
  • SEMERIA C., Stewart III J.W., "Optimizing Routing Software for Reliable Internet Growth", Juniper Networks Inc., White Paper, julio 1999, http://www.juniper.net/techcenter/techpapers/optimizing-routing-sw.fm.html

• Charter IETF sobre MPLS http://www.ietf.org/html.charters/mpls-charter.html

• QoS

  • BLAKE S. et al., "An Architecture for Differentiated Services", RFC 2475, diciembre 1998

  • LI T., REKHTER Y., "A Provider Architecture for Differentiated Services and Traffic Engineering (PASTE)", RFC 2430, octubre 1998

  • NICHOLS K. et al., "Differentiated Services Operational Model and Definitions", Internet Draft, <draft-nicholsdsopdef-00.txt>, febrero 1998

  • SHENKER S., PARTRIDGE C., GUERIN R., "Specification of Guaranteed Quality of Service",
  • RFC 2212, septiembre 1997

  • STEPHENSON, "DiffServ and MPLS: A Quality Choice", Tech Tutorial, noviembre 1998, http://www.data.com/issue/981121/quality.html

  • XIAO X., NI L., "Internet QoS: A Big Picture", IEEE Network Magazine, marzo-abril 1999

• VPNs con MPLS


José Barberá
dirección de correo jose [dot] barbera [at] telia.es
Telia Iberia
