Actualidad boletín número 49
(octubre 1999)
Sumario
- Jornadas Técnicas RedIRIS 99
- Nuevo equipamiento en la red
- Nueva lista de incidencias
- Actualidad en IRIS-MBONE
- Servicio Proxy/Cache
- Servicios Diferenciados (DiffServ)
- Nuevo servicio de chat a las Comunidades Virtuales de
Usuarios (CVUs)
- Servicio de correo electrónico vía web
para RedIRISdial
- Actualización del servidor de claves PGP
- Reunión anual del FIRST
Durante
los próximos días 17, 18 y 19 de noviembre tendrá
lugar la celebración de las Jornadas Técnicas de RedIRIS
correspondientes a este año (JT99). Se realizarán en
Asturias, contando con la colaboración de la Universidad de
Oviedo.
Nuevamente
servirán como reunión de responsables y técnicos de
comunicaciones de los centros conectados en RedIRIS, en ellas se
repasarán los cambios realizados en el último año y
se expondrán las ponencias recibidas en la solicitud
pública que se lanzó en el pasado mes de julio lo que
permitirá compartir experiencias de interés común
entre los centros y servirán de foro para el intercambio de
opiniones de cara a la evolución futura de la red. La información sobre las
Jornadas se irá actualizando de forma continua en la siguiente
dirección:
http://www.rediris.es/rediris/difusion/JT/JT99/ Las
Jornadas Técnicas irán precedidas los días 15 y 16
por las reuniones de los Grupos de Trabajo, en las que se
llevarán a cabo las reuniones de coordinación y de
seguimiento de los desarrollos realizados en relación a los
diferentes servicios de RedIRIS.
Más información en: http://www.rediris.es/gt/
(
El pasado mes de junio se instaló en el Centro
de Comunicaciones CSIC RedIRIS un router CISCO 12008 en el punto central
de la red. Este nuevo router es el encargado de cursar todo el
tráfico entre nodos regionales y desde estos hacia el exterior.
Anteriormente estas funciones la realizaba un router CISCO 7507 que
incorporaba una tarjeta OC3/ATM. El nuevo router dispone de 4 tarjetas
OC3 y tiene una capacidad escalable de conmutación de datagramas
IP entre 10 y 40 Gbps.
El
antiguo router 7507 mantiene en la actualidad el backup RDSI y se
utilizará como router de concentración de enlaces de
acceso de baja velocidad de centros de Madrid. De este modo está
previsto en octubre eliminar dos routers AGS+ que soportaban más
de 30 líneas de baja velocidad y conectarlas a este router
mediante líneas estructuradas de 2 Mbps.
También se ha adquirido
un nuevo conmutador ATM, un cisco 8510, que permite gestión de
colas por circuito virtual. Este nuevo conmutador es el punto de
unión entre los routers del nodo de Madrid y las líneas
ATM de comunicaciones: TEN-155, IBERNET, GIGACOM. El anterior conmutador
se está utilizando en este momento para concentrar los servidores
centrales con salida ATM: proxy, news, ftp, mbone.

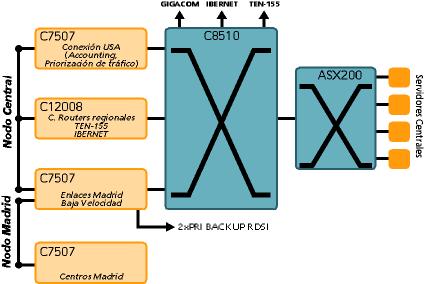

En la figura siguiente se
muestra el diagrama de conexión final del equipamiento:
Por otra parte todos los router regionales se han
aumentado a 64 MBytes en memoria RAM y a 16 MBytes de FLASH, estos
cambios han permitido la actualización a la versión 12.0
del sistema operativo de los routers.
(
A partir del próximo mes
de octubre entrará en funcionamiento una nueva lista de
distribución denominada IRIS-TICKETS. A través de ella se
distribuirán las incidencias que ocurran en la red. Estas
incidencias comprenderán todo aquello relacionado con
averías, trabajos de mantenimiento y actualizaciones de SH y HW
que se lleven a cabo en los nodos que componen la red
académica. (
A continuación describimos algunos de los
aspectos más interesantes referentes a la Actualidad que se
está desarrollando en el servicio Mbone de RedIRIS:
(
En los últimos meses, el servicio de
proxy/caché de web dentro de la comunidad RedIRIS, ha sufrido
notables cambios. Estos cambios hacen que el servicio se encuentre en la
actualidad en un proceso de evolución y crecimiento. Actualmente el servicio de
proxy/cache de RedIRIS está soportado por dos servidores: uno
principal (proxy.rediris.es) y otro secundario (cachewww.rediris.es). El
primero es una SUN Ultra-2, con sistema operativo Solaris 7, 2
procesadores, 512 Mb de RAM y, soportando la caché, 6 discos de 4
Gb, lo que le da una capacidad de almacenamiento real en torno a 20 Gb.
Este sistema, debido a su carga, muestra deficiencias que se reflejan,
entre otras por ejemplo, en su "Storage LRU Expiration Age"
que se sitúa en valores bajos (en torno a 0,2 días) y que
define el tiempo máximo que se le permite a un objeto permanecer
en la caché sin ser consultado, antes de ser borrado. Esto
muestra falta de espacio en la caché para la cantidad de carga
que soporta. La nueva infraestructura dotará a este servicio de
cuatro servidores: Pentium III-450Mhz, 1 Gb de RAM y 18 Gb de HD. Este
aumento en la asignación de recursos dentro del servidor
Proxy/cahé de RedIRIS, está destinado a paliar sus
deficiencias y a mejorar el servicio en toda la comunidad de
RedIRIS.
El servidor principal se encuentra conectado a través de una de sus
interfaces a la línea TEN-155 con USA. Ésta se encuentra
actualmente dando servicio, de una manera priorizada al tráfico
generado, tanto por los proxys/caché regionales que se encuentran
conectados a ella, como al servidor de RedIRIS, descrito anteriormente.
La incorporación de esta "línea priorizada", ha
supuesto una mejora muy sustancial en los tiempos de servicio de los
proxys. En la tabla que se muestra a continuación, se puede
observar la mejora en tiempos de servicios de los principales proxys
regionales dentro de RedIRIS.
Caché Red andaluza 25 seg 8
seg Red canaria 17 seg 9 seg Univ. Castilla-La Mancha 24 seg 4 seg Univ. de Valencia 17 seg 7 seg Univ. Pol. de Valencia 16 seg 7 seg Red catalana 20 seg 8 seg Univ. del País Vasco 21 seg 10 seg TMS: Tiempo medio de servicio
ante una petición no almacenada en la caché A la puesta en funcionamiento de

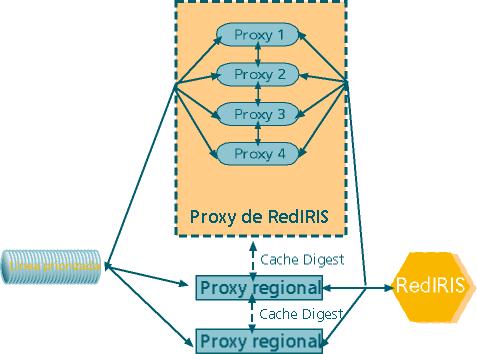

la línea priorizada, hay que añadir la relación de
hermandad entre la mayoría de los proxys regionales, la cual se
realiza mediante Cache-Digest. Este sistema les permite compartir entre
sí la información que tienen almacenada, mediante una
serie de tablas índice que se intercambian los servidores cada
cierto tiempo. Con ello se consigue un mayor ratio de "hits"
(peticiones que son servidas por los proxys sin necesidad de obtenerlas
del servidor origen), y por tanto, un aumento en el rendimiento del
servicio.
Además
del incremento de prestaciones dentro de la red de proxys de RedIRIS, se
ha incrementado, de manera notable: el número de instituciones
que utilizan este servicio, los recursos asignados a este servicio
dentro de la comunidad, así como la cantidad de tráfico
web gestionado por los proxys/cachés. Este incremento se debe a
la notable mejora en el servicio de web, respecto a la
configuración anterior. Del incremento en el tráfico web
gestionado por los proxys/cachés, se deriva un aumento en el
rendimiento del servicio dentro de la comunidad, es decir, un mayor
aprovechamiento de la línea con USA.
(
Durante estos últimos años la comunidad
investigadora internacional ha realizado grandes esfuerzos para
desarrollar y estandarizar una nueva arquitectura IP que soporte calidad
de servicio (QoS), llamada servicios diferenciados (diffserv).
La arquitectura de servicios
diferenciados nació como una solución para ofrecer QoS en
redes IP de forma sencilla y escalable, en oposición a los
protocolos y arquitecturas existentes como el protocolo IP de reserva de
recursos (RSVP) o la arquitectura ATM.
En general, la puesta en marcha de las técnicas
IP de QoS en las redes de investigación nacionales tiene una gran
importancia sobre todo por los mecanismos de asignación de
recursos que proporciona, característica que frecuentemente es un
requisito incluso en redes de muy alta velocidad.
Dada la importancia, el grupo de
trabajo europeo TF-TANT ha abierto una línea de
experimentación en este área.
Durante el primer semestre de este año el
grupo se ha dedicado a la definición del experimento, que ha
incluido el estudio de los últimos desarrollos del grupo de
trabajo diffserv del IETF, un análisis sobre qué
plataformas soportan esta arquitectura y aspectos de interoperabilidad y
diseño de la red experimental.
El programa de experimentación está
dividido en tres fases: la precedencia IP, servicios diferenciados y la
interoperabilidad entre las arquitecturas de diffserv y servicios
integrados (intserv).
La siguiente figura muestra tanto la topología de la red
experimental definida como los integrantes del proyecto:
La red parcialmente mallada,
interconecta a nueve participantes y está basada en circuitos
virtuales ATM CBR de 2 Mbps.
Aunque se ha contactado con varios vendedores, (Cisco,
IBM, Nortel, Torrent y Netcom Systems), cada participante configura y
experimenta con la implementación que hacen Cisco y/o IBM. En el
caso de RedIRIS, el equipamiento para las pruebas es Cisco, y englobados
dentro de la primera fase de experimentación, ya se han realizado
unas primeras pruebas con la implementación que hace Cisco de la
precedencia IP junto con los algoritmos de marking, policing y traffic
shaping, (www.cnaf.infn.it/~ferrari/tfng/ds-test.html)
El
proyecto continuará durante todo este año, con nuevos
experimentos y ampliado a otras plataformas. Los resultados que se
obtengan con estas pruebas se podrán aplicar a la red de
investigación española en un futuro.
(
Una de
las cosas más insistentemente demandadas por los participantes
del Proyecto de RedIRIS a las Comunidades Virtuales de Usuarios es
algún tipo herramienta síncrona que se pueda añadir
a las que ya se vienen ofreciendo a estos grupos de interés. Dado
que RedIRIS nunca aceptó herramientas tipo IRC por los problemas
que conllevan en la seguridad, debido entre otras cosas a la falta de
mecanismos de control de acceso, se optó por una herramienta
tipo chat escrita en Java a la que se le han incorporado una serie de
mecanismos de acceso y que además se ha integrado en la
herramienta central: BSCW (http://www.rediris.es/cvu/serv/bscw)
que ofrece RedIRIS. La única herramienta
síncrona por excelencia que RedIRIS podría ofrecer es la
videoconferencia multicast (sobre Mbone), pero por ser todavía de
carácter restringido no hemos podido hacerlo aunque se
está trabajando en su integración con BSCW.
La herramienta de chat integrada
con BSCW es comercial y se llama Volano Pro. Para llevar a cabo toda
esta integración se han desarrollado una serie de scripts en Perl
que permiten que el administrador de cada CVU gestione los usuarios
autorizados a emplear esta aplicación. Para hacer un resumen
básico y descriptivo de este servicio digamos que lo que se
ofrece a cada CVU es una sala de texto conferencia para unos 100
participantes donde el administrador es el único que puede
registrar a los participantes así como "abrir" la sala.
La convocatoria de los eventos puede hacerse usando los mecanismos de
BSCW para este tipo de reuniones síncronas.
El desarrollo incluye dos procesos:
(
Ya
está a disposición de los usuarios de aquellas
organizaciones de RedIRIS que utilizan RedIRISdial un nuevo servicio de
correo electrónico básico vía Web. Este servicio se
ha puesto a disposición de los usuarios que se conectan a
través de conexiones RTB o RDSI del acceso de InfoVia de RedIRIS
para que puedan utilizarlo cuando se encuentren fuera de sus puestos
habituales de trabajo (asistencia a Congresos, viajes etc.). Esta
demanda ha venido siendo una de las más habituales de las
realizadas por este tipo de usuarios de RedIRIS cuando se iban de viaje
ya que debían contratar proveedores comerciales para poder
acceder a sus buzones de correo electrónico. El objetivo de este
servicio es que desde cualquier punto conectado a la Red puedan leer y
enviar correo electrónico arrancando cualquier navegador y sin
necesidad de disponer de programa de correo electrónico. Ni es,
ni pretende, ni debe ser un sistema alternativo al habitual programa de
correo electrónico de cada uno, sino simplemente se trata de una
herramienta de uso ocasional para realizar operaciones básicas:
leer, enviar, responder y reenviar cualquier mensaje.
Técnicamente el sistema
es sencillo ya que lee el correo del buzón vía POP y usa
SMTP para enviar mensajes, utilizando los servidores oficiales de
RedIRIS. Los mensajes leídos vía Web no son eliminados del
buzón hasta que sean leídos con el cliente habitual del
usuario. Donde más hincapié se ha hecho es en la parte de
seguridad intentando hacerlo transparente al usuario.
El acceso a este servicio es
exclusivamente a través del protocolo HTTP y por
configuración sólo se puede entrar a la página
desde conexiones SSL (Secure Socket Layer). Esto permite que se esconda
la clave POP, es decir, que no viaje en claro en la red. El protocolo
permite además de cifrar las comunicaciones entre cliente y
servidor, que exista autentificación del servidor o del cliente.
Es decir que tengamos la certeza de que tanto el servidor como el
cliente son auténticos cosa que se realiza mediante el uso de
certificados.
Para
acceder al servicio a través de un URL es necesario disponer de
un certificado que te garantice que el servidor donde se van a realizar
las operaciones de correo es realmente el de RedIRIS además de
garantizar el uso de encriptación en la transmisión de la
información. Obtener este certificado es muy sencillo, basta con
acceder al URL del servicio y seguir las instrucciones aceptando el
certificado del servidor de RedIRIS. Dado que generalmente los puntos de
red donde se va a leer el correo no suelen ser seguros (salas de
terminales, despachos ajenos, etc.) lo mejor es aceptar el certificado
mientras dure la sesión. Quizás en aquellos casos en que
el usuario suela desplazare con una PC portátil le pueda
interesar cargar el certificado raíz de IRIS-PCA que es mucho
más amplio que el básico y que se realiza simplemente
accediendo a la dirección http://www.rediris.es/cert/ca/
pinchando en el enlace de "Instalar el certificado" y
siguiendo las instrucciones.
Se dispondrá·de unas páginas
informativas más detalladas en el espacio Web de RedIRIS.
(
El
servidor de claves PGP, (http://www.rediris.es/ cert/keyserver) permite
a sus usuarios obtener de forma rápida y cómoda las claves
públicas de otras personas. Este servidor almacena las claves de
usuarios de todo el mundo y está sincronizado con otros
servidores, de forma que la actualización y alta de una clave
determinada se propaga rápidamente al resto de servidores
PGP.
La versión
que estaba funcionando hasta el momento presentaba varios problemas de
escalado, siendo el más importante la imposibilidad de almacenar
más de 2MBytes de claves, tamaño que estaba a punto de
alcanzar ya la base de datos. En julio se procedió a actualizar
la versión del servidor a la 0.9.4, que soluciona este problema y
presenta algunas mejoras tales como la división de la base de
datos en varios ficheros, la reducción considerable del
tamaño de la base de datos, la limitación del
número de claves devueltas en una consulta y otras mejoras
generales en el rendimiento.
La actualización de versión se
realizó sin problemas no obstante debido al cambio de formato de
la base de datos el servidor tuvo que estar parado durante dos
días mientras se procedía a recargar el anillo de claves.
En la actualidad la base de datos ocupa ya 1,5Gb y se reciben unas 30
actualizaciones de claves cada hora.
Para más información sobre PGP se pueden
consultar las páginas de RedIRIS:
(
FIRST (Forum of Incident and
Response Security Teams, Foro de grupos de respuesta y gestión de
incidentes) es un ``consorcio’’ creado en 1988 para agrupar a
distintos grupos de seguridad informática existentes en todo el
mundo y que cuenta en la actualidad con más de 70 miembros
(IRIS-CERT es miembro de pleno derecho desde 1997).
Dentro de FIRST están
representados gran parte de los fabricantes de Sistemas Operativos y
equipamiento de Internet (IBM, HP, Sun, Digital, Apple, Cisco,...),
proveedores de Internet (Spring, KPN, Bellcore), así como gran
parte de las redes académicas y de investigación.
Anualmente se suele realizar un
congreso sobre seguridad informática en el cual se presentan
diversas ponencias y que está considerado como uno de los
acontecimientos más importantes dentro del sector.
Simultáneamente a este
congreso se realizan reuniones de los grupos miembros para tratar
diversos aspectos de coordinación, proyectos conjuntos, etc.
entre ellos. Este año tuvo lugar en Brisbane (Australia) durante
los pasados días 13-18 de junio.
Las ponencias se centraron sobre todo en la seguridad de
los sistemas situados en Internet, y en cómo gran parte de los
incidentes de seguridad se siguen debiendo a vulnerabilidades en los
Sistemas Operativos y Servicios así como a una mala
administración de muchos sistemas en los que no se actualizan
convenientemente las versiones del Software. Se presentaron
además diversas ponencias sobre problemas que se plantean a la
hora de realizar peritajes informáticos, centrada en la
legislación existente en Estados Unidos y Australia.
Se llevaron a cabo
también varias mesas redondas destinadas a potenciar la
creación de nuevos grupos de seguridad. En ellas se trataron los
distintos aspectos de formación, logísticos y de material
necesarios para constituir un grupo de respuesta a incidentes de
seguridad informáticos, así como otras ponencias de
presentación de nuevos grupos de seguridad y algunas herramientas
como SSH o Saint.
En cuanto a la reunión de grupos miembros de FIRST, se
decidió crear una Secretaría permanente, costeada por una
pequeña cuota entre los grupos miembros que sirva de punto de
contacto entre ellos, mantenga la base de datos y realice tareas
administrativas de apoyo a los grupos miembros de FIRST. También
se renovó la junta directiva de la asociación que da
soporte a las actividades de FIRST.
Para más información sobre FIRST, listado
de grupos miembros y su puntos de contacto, consultar:
Para más
información sobre los temas tratados en la reunión, consultar:
http://www.rediris.es/cert/reuniones/
ó
contactar con los miembros de
IRIS-CERT en la dirección:
(
Jornadas Técnicas RedIRIS 99
victor [dot] castelo [at] rediris.es)
Nuevo equipamiento en la red
celestino [dot] tomas [at] rediris.es)
Nueva lista de incidencias
maribel [dot] cosin [at] rediris.es)
Actualidad en IRIS-MBONE
pedro [dot] ruiz [at] rediris.es)
Servicio Proxy/Cache
TMS anterior
TMS posterior
rodrigo [dot] castro [at] rediris.es)
Servicios Diferenciados (DiffServ)
esther [dot] robles [at] rediris.es)
Nuevo servicio de chat a las Comunidades Virtuales de
Usuarios (CVUs)
jes)
( pedro [dot] ruiz [at] rediris.es)
Servicio de correo electrónico vía web
para RedIRISdial
jesus [dot] heras [at] rediris.es)
Actualización del servidor de claves PGP
cert [at] rediris [dot] es)
Reunión anual del FIRST cert [at] rediris [dot] es
francisco [dot] monserrat [at] rediris.es)
